楼宇可视对讲是社区智能化建设投资较大的模块，应该尽量选用性价比较高的产品，并减少施工布线和人工等费用，节约建设成本。本项目考虑采用数字化TCP/IP可视对讲系统进行设计，TCP/IP是一个开放的标准，系统具有非常大的带宽、同时可以多方通信而且不受干扰、系统容量不受限制、可以自由扩展和升级。

　　全数字楼宇对讲系统基于网络技术和嵌入式技术进行研发，产品成熟稳定，集可靠性、安全性、实用性、合理性、适用性、先进性、经济性、科学性、兼容性、扩展性于一身。

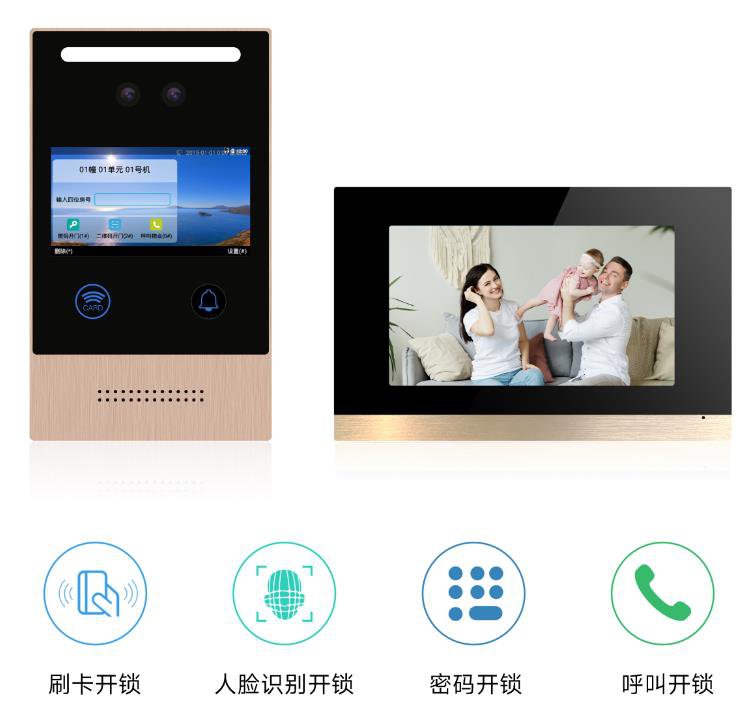

1、 数字可视对讲系统主要由可视对讲管理主机、室内分机、门口主机、围墙机等组成，通过交换机等网络设备接入网络，整个系统采用国际通用TCP/IP网络构架，真正做到TCP/IP到户。

2、不管是室内分机还是门口主机都分配一个唯一的IP地址，通过SNMP网络管理协议，实现在网设备统一管理，对在网设备进行实时监测，一发现设备异常，管理中心会第一时间发现并及时解决故障，给用户带来极大便利。

3、管理主机、室内分机、门口主机等设备均采用了稳定的嵌入式Linux技术，系统安全稳定可靠。

4、具备故障隔离功能，主要用于户与户之间或户与层之间设备的隔离，起到隔离故障信号，所有分机线路的音频、视频、控制信号、电源等通通实现故障隔离，即使任何住户装修引起线路短路、断路，均不影响系统和其他用户的正常使用，以保证系统运行的稳定性，使总线式的系统变得更加稳固。

5、可视对讲话机能够连接中央管理平台系统，提供社区生活服务系统的连接；有独立的中央处理器CPU及存储。

全数字楼宇对讲系统方案

系统组成：

1、小区门口

　　在小区的各个出入口处安装一台围墙机。小区有来访者时一般先通过小区岗亭，保安通过围墙机呼叫住户室内分机，接通后向业主确认来访者身份，确认身份后准许进入。

围墙机一般安装室外或者小区岗亭内，故要选择合适的位置，切勿将围墙机安装在阳光直射或雨水容易打湿的地方，否则容易影响摄像头的效果。安装位置以美观，方便操作为主。

围墙机具有TCP/IP传输能力，无需任何转换设备便可接入小园区局域网，通过小区局域网实现与室内分机、管理中心进行可视对讲通讯。围墙机是小区的主要安全屏障之一。

2、单元门口

　　来访者在通过住小区大门围墙机的确认，到达单元门口后还需要经过再次确认，通过单元门口机呼叫楼内住户，住户可通过室内机应答单元门口机呼叫，经视频、声音确认后开门。在每个单元门口配置一台彩色可视的门口机，帮助楼内用户完成确认来访者进入该楼栋单元的门口。

全数字可视对讲系统，没有繁琐的中间设备，摒弃了如联网控制器，联网选择器，多门选择器，信号放大器，信号隔离器等模拟系统中无法省去的中间设备。在整个单元只需一台汇聚交换机作为接入点，门口机可通过接入汇聚层交换机接入小区局域网。另外门禁系统也要配合门口机开锁，门锁、闭门器、开门按钮要相互匹配，避免大力撞击产生太大噪音影响底层住户的休息。

地下室作为小区安防不可忽视的地区，也是小区安保比较薄弱的地区，很多情况下犯罪份子会乘机从地下室走上单元楼道，对小区住户的生命财产安全构成严重威胁。我们在地下停车库上到单元的楼梯口的必经之处设计一台门口机或门禁，想要进去单元必须通过该门口机与住户确认或刷卡，否则无法进入单元楼内。

数字门口机具有门禁接口，可以轻松完成门禁与对讲的统一设置，使小区单元出入口设计更加灵活。

3、户内

　　在小区每户住家设置可视住户室内分机，有访客呼叫时，住户通过室内机的显示屏对访客进行观察，并决定是否与其通话及允许其进入住宅楼，在确认后，住户通过可视分机上的开锁键控制梯口电控锁的开启，让访客进入。

　　可视住户室内机一般安装在起居室、客厅或进户入口的过道等方便住户操作的位置，一般情况下，住户室内主机放置在客厅进门处，考虑到住户家里的老人及小孩，故安装高度不宜过高，室内机安装高度为底边距地1.2-1.5米。同时考虑到用户装修时可能会改变安装位置，故在布线时需为每户预留1-3米的预留线，以供业主装修时改变线路。

　　住户室内机上配有开锁、呼叫、监视等按键，通过相应按键，住户可实现室内分机和管理中心联系，还可以监视本单元楼出入口的人员进出情况，以及开启单元门口电控锁等功能。

同时，室内机可以接入智能家居控制主机，实现智能家居的整体方案。

4、信号传输

　　系统采用TCP/IP协议组网，系统架构灵活、扩展自由、容量不限，所有的命令和状态信号全部采用基于TCP/IP网络的数字编码信号，具有抗干扰能力强、性能稳定的特点。

　　联网线路可以利用现有小区局域网亦可单独组建可视对讲局域网，一般情况下建议单独建立可视对讲局域网，简化网络环境，以避免IP地址冲突。

　　系统室外部分采用单模光纤，楼内部分采用一根网线和一根电源线就可以方便快捷的完成施工布线。和普通模拟对讲系统相比，联网中间设备大大减少，系统开通调试简单。
